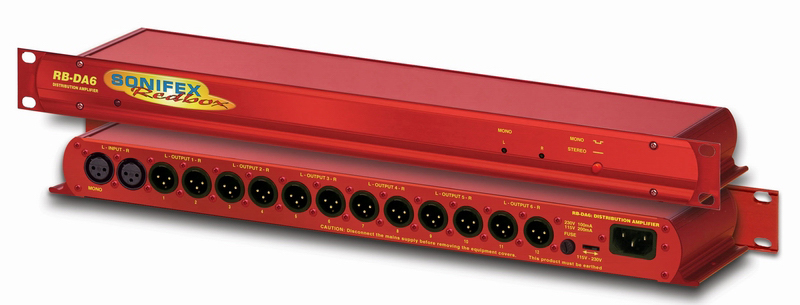

RB-DA6 為一臺六路立體聲分配放大器，可將原音訊號分配到數個不同輸出，其設有一組立體聲輸入及六組立體聲輸出，并可利用設于面板凹陷處以防止意外觸碰的選擇開關，設定為一路單聲道輸入至十二路單聲道輸出。 卡農XLR-3輸入輸出座均為電子平衡，亦可接線為非平衡。每組輸出均設有獨立的緩沖電路，以防止任何一組輸出短路時不會影響其他輸出，而左右聲道輸出可經面板電位器作獨立預調。

技術指標

最高輸入電平 +28 dBu

最高輸出電平 +28 dBu

共模抑止 >66dB 典型

頻率響應 20Hz~20kHz ±0.1dB

(600歐姆負載,1kHz)

增益范圍 左右聲道可獨立校調，－8dB~+18dB

連接插座

輸入 2路XLR-3F卡農母頭（平衡 ,可接為非平衡音頻）

輸出 12路XLR-3M卡農公頭（平衡，可接為非平衡音頻）

供電輸入 連濾波IEC插座設保險絲,110V-120V或220V-240V,6W最大功率

型號

RB-DA6 UK 六路立體聲音頻分配放大器，

連230V英式13A至IEC電源電 纜

RB-DA6 EU 六路立體聲音頻分配放大器， 連230V歐式Schuko至IEC電源電纜

RB-DA6 US 六路立體聲音頻分配放大器， 連115V北美式UL498至IE電源電纜

輸入阻抗 20k 歐姆(橋式)

輸出阻抗 <50k>

輸出阻抗 0.01%總諧波失真@1kHz,+8dBu

輸出阻抗 －100dB一致增益，于 +8dB輸出

機體指標

重量 凈重：1.3kg 毛重：1.9kg

尺寸 機體：48cm闊、10.8cm深、　4.2cm高(1U)

包裝： 53cm闊、20.5cm深、 6cm
