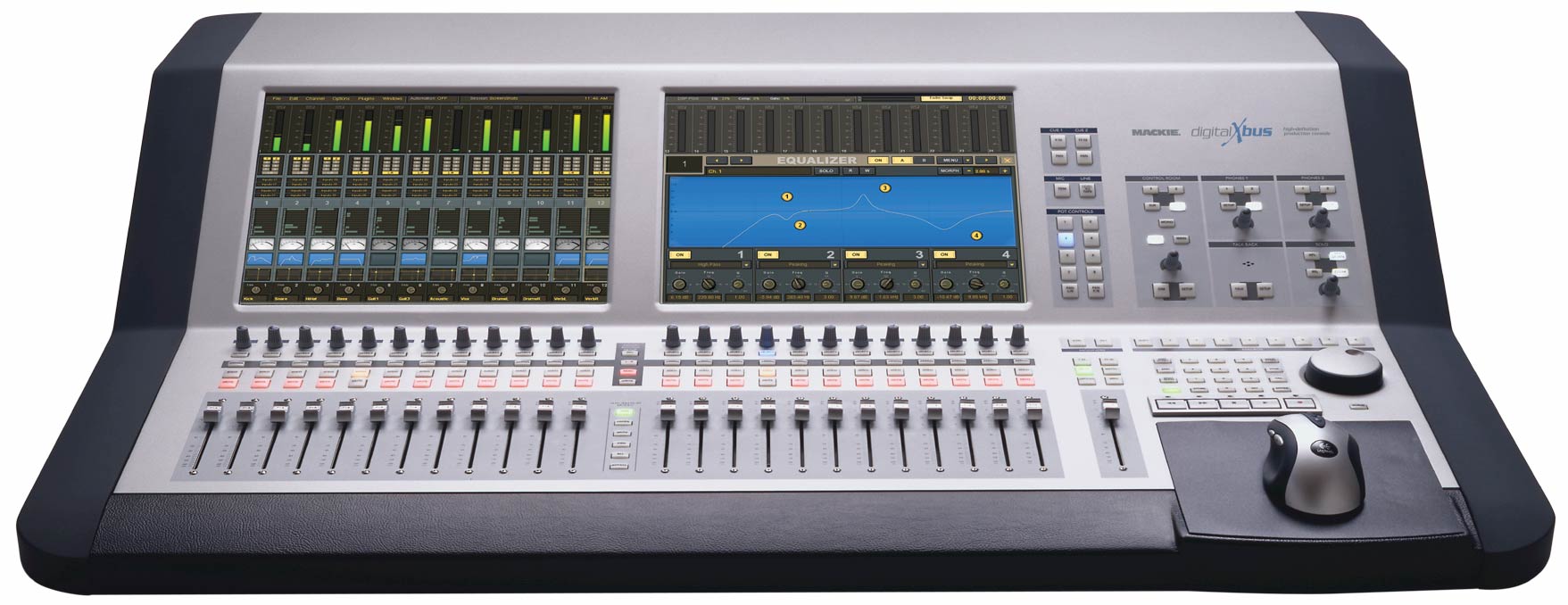

音樂制作數字調音臺:72×72通道輸入/輸出矩陣，64通道96KHz帶DSP，通道DSP包括壓限/門限/擴展/4段參量均衡，8個混音/環繞總線可送至主混音通道或8個虛擬編組，內建立體聲混響和延遲效果，兼容VST效果插件，全自動控制功能，支持UAD-1效果卡，雙觸摸LCD屏用戶界面，25個100mm光觸電動推子，可選″火線"接口用于連接電腦，多種音頻接口選擇

* 72x72通道I/O矩陣

* 64通道96kHz DSP處理器（32通道192kHz）

* 通道內含高精度數字效果處理器，包括壓限、噪聲門、擴展及四段參量EQ

* 8個混音/環繞聲總線，并可分配至主總線、通道或輸出

* 8個（VCA類型）虛擬編組

* 內建立體聲混響及延時效果處理器

* 兼容VST類型的效果處理插件

* 全自動

* 支持UAD-1（可選）效果處理插件

詳細介紹

主要技術特性

動態范圍（最大信號電平 / 噪聲電平）

測量條件： 22Hz 至 22kHz @48kHz SRFS

22Hz 至 40kHz @96kHz SRFS

模擬輸入至數據輸出 111dB @ 48kHz

110dB @ 96kHz

數據輸入至模擬輸出 108dB @ 48kHz

108dB @ 96kHz

模擬輸入至模擬輸出 108dB @ 48kHz

106dB @ 96kHz

總諧波失真 + 噪聲

測量條件：通道模擬輸入至直接模擬輸出

< 0>

< 0>

串音

優于 -80dB @+1 kHz（相鄰輸入通道）

話筒輸入

測量條件：20Hz 至 20kHz 帶寬，輸入增益最大，150Ω 信號源阻抗，無輸入衰減

* 話筒輸入靈敏度：-75dBu

* 等效輸入噪聲：-127dBu

反應

@44.1kHz － 48kHz 采樣率

話筒 / 線路輸入至線路輸出： 246 采樣間隔時間（±2）

話筒 / 線路輸入至混音總線輸出： 256 采樣間隔時間（±2）

數字輸入至數字輸出： 187.5 采樣間隔時間（±2）

AES 輸入至環繞： 139 采樣間隔時間

@88.2kHz － 96kHz 采樣率

話筒 / 線路輸入至線路輸出： 426 采樣間隔時間（±2）

話筒 / 線路輸入至混音總線輸出： 434 采樣間隔時間（±2）

任一 AES 輸入至任一 AES 輸出： 508 采樣間隔時間（±2）

AES 輸入至環繞： 139 采樣間隔時間

模擬輸入靈敏度

LINE CARD 輸入

* @1kHz，150Ω 信號源阻抗

+4dBu 參考輸入電平

0dBFS=+24.3dBu

* -10dBV 參考輸入電平

0dBFS=+11.0dBV

MIC/LINE4 或 MIC/LINE8 話筒輸入

@1kHz，40Ω 信號源阻抗

* @0dB 輸入增益，-10dB 衰減

0dBFS=+24.9dBu

* @0dB 輸入增益，無衰減

0dBFS=+14.8dBu

* @ 最大增益（+65dB）

0dBFS=-50.9dBu

MIC/LINE4 線路輸入

@1kHz，150Ω 信號源阻抗

* +4dBu 參考輸入電平

0dBFS=+24.1dBu

* -10dBV 參考輸入電平

0dBFS=+10.8dBV

MIC/LINE8 線路輸入

@1kHz，150Ω 信號源阻抗

* @0dB 輸入增益，-10dB 衰減

0dBFS=+25.7dBu

* @0dB 輸入增益，無衰減

0dBFS=+15.7dBu

* @ 最大增益（+65dB）

0dBFS=-50.0dBu

模擬輸出靈敏度

@1kHz，200kΩ 阻抗

LINE CARD 輸出

* 0dBFS=+24.4dBu（±0.2dB）

MIC/LINE8 卡輸出

* 0dBFS=+24.4dBu（±0.2dB）

MIX OUT 卡輸出

* 0dBFS=+24.4dBu（±0.2dB）

頻率響應

@1kHz，+ 4dBu

模擬輸入 (LINE CARD) 至模擬輸出 (LINE CARD)

44.1kHz： ±0.1dB@20Hz 至 20kHz

48kHz： ±0.05dB@20Hz 至 20kHz

88.2kHz： ±0.15dB@20Hz 至 40kHz

96kHz： ±0.1dB@20Hz 至 40kHz

數字輸入 (AES) 至模擬輸出 (Mix Bus)

44.1kHz： ±0.15dB@20Hz 至 20kHz

48kHz： ±0.15dB@20Hz 至 20kHz

88.2kHz： ±0.2dB@20Hz 至 40kHz

96kHz： ±0.2dB@20Hz 至 40kHz
